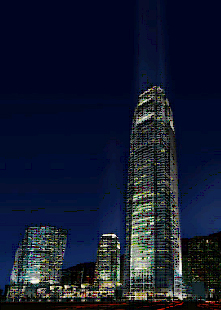

前言：位于香港中环金融街8号的国际金融中心， 耸立于中区海旁，是交通枢纽中心地带。国际金融中心二期是香港物业发展的部分工程， 楼高88层，提供面积逾2百万平方呎的写字楼空间，500,000平方呎商场及3层地下停车场。国际金融中心二期已在2003年完工， 是香港最高的大厦之一。
作为香港主要的金融大厦，冗余量是BMS系统设计的关键要求。该系统以Sigma的双路以太网（Ethernet）主干设计，配合冗余的网络路由器，结合了5套热备份的服务器；以及200台IC-LON网关，结合8,000台 MNL-V1及V2 变风量箱 DDC控制器及800台 MNL系列LON DDC控制器。

　　系统介绍：

　　香港国际金融大厦2的楼宇管理系统（BMS）是基于Invensys ∑系统，是一套包括一系列的控制器和插拔式扩展通讯模块， 能够灵活应用于不同类型的建筑的先进的楼宇管理系统。 系统还提供丰富多样的用户界面， 以及适用于多种硬件平台的控制软件。

　　特色配置：
　　Ø 多个服务器
　　Ø 双路光纤主干网络
　　Ø 多个主干设计LAN交换器
　　Ø 客户/服务 配置
　　Ø BMS系统中全部采用的IP地址方式
　　Ø 可连接互联网
　　Ø WAP电话连通性
　　Ø 支持SMS短消息
　　Ø 完整的LON方案
　　Ø 开放系统连通性（BACnet, Modbus, DDE, etc.）
　　Ø 开放数据库连通性（ODBC）
　　Ø UPS后备支持通讯路由器（DNN）& SDDC(IC/LON)
　　Ø 双路的Flash闪存技术
　　Ø 弹性网络通讯结构（Bus – du – Jour）
　　Ø 能源管理软件

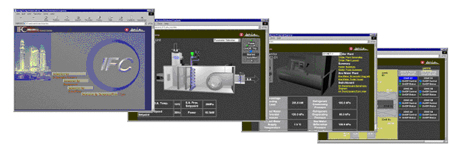

　　一个多方Web网络界面支持楼宇管理人员和租户通过以下页面样本阅览和修改他们本地状态。

　　BMS 系统
　　
　　Invensys ∑系统体系是基于分布式智能的网络结构。 每一个DDC控制器或集成控制器(IC)都能单机运作，并且能和网络中每一个其它的控制器通讯。

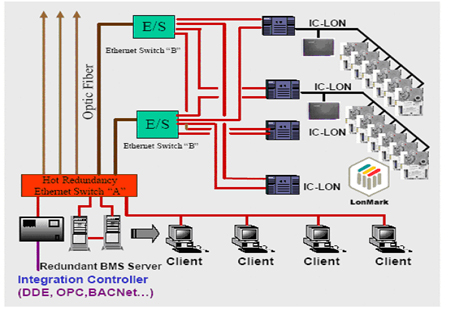

　　冗余的通讯系统

　　整个BMS LAN网络使用了由EIA/TIA568-A-1，和光纤与UTP-5e电缆的组成的“智能建筑电缆系统”。“A”类型以太网交换器有多个热备份去保证通讯系统不至于因为任何一个单位以太网交换器的问题而影响正常运行。

　　通讯路由器IC-LON已经嵌入了冗余的通讯能力，能够支持主干网络上的双向以太网功能。

　　另一方面， 整个BMS通讯网络在真正的冗余方式上运行。

　　冗余的BMS 服务器

　　IFC楼塔，裙房和地下室的BMS系统服务器全都基于冗余配置。
　　对于每一个BMS服务器来说， 高配置的两台服务器捆绑在一起形成一个系统。　　　    　因此，尽管由2个计算机组成，对于BMS客户端的工作站来说，就像是一个高稳定性能的服务器。

　　客户/服务结构

　　系统是基于最新的DCOM客户/服务器模式来设计的，并且能够接入Internet。
客户/服务结构利用以太网(IEE802.3.10Base-T)来实现，提供10/100Mbps的传输速度. 服务器能支持多个客户同时接入服务器。
系统同时支持多个服务器。 每一个客户工作站能被分配同时接入3个服务器（楼塔+裙房和地下室）去执行任何控制和监控的功能。

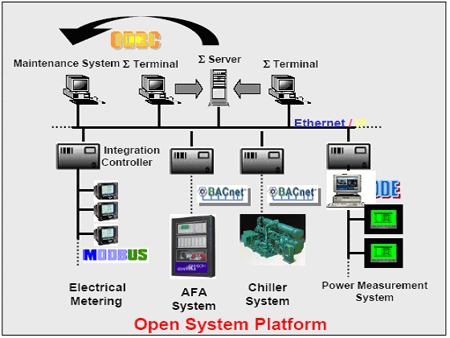

　　开放的连通性

　　Invensys ∑ 是设计为开放系统体系结构，并支持不同行业标准。
通过功能强大的集成控制器，不同的行业标准， 例如：LON, BACnet, OPC, DDE 等等， 都能被整合在一起成为Invensys ∑系统的一部分。


　　Invensys ∑也采用其开放通讯协议平台来集成其它系统，诸如：
　　- BACnet通讯协议集成特灵主机
　　- BACnet通讯协议集成安装于大楼的Johnson智能消防系统
　　- BACnet通讯协议集成安装于平台的Honeywell 智能消防系统
　　- DDE通讯协议集成电源测量系统
　　- Modbus通讯协议集成电表
　　- Modbus通讯协议集成开利制冷机
　　- 提供广大的Web接口使楼宇管理公司和租户能检视及调整个别环境。

　　Invensys ∑ ODBC软件是一个32-bit应用软件，应用于输出记录数据和报警信息和操作纪要给第三方系统。 它的输出是标准格式：ODBC(Access, Oracle, 等等)
使用了开放型数据库功能的Invensys BMS系统， BMS系统能够上连到大楼的管理软件一起。任何的实时数据和报警能够被传送到这个系统，用于运营和维护保养功能的考虑。
