西蒙发布最新博客：ANSI/TIA-568.3-E 引入光纤新极性方法

2022年9月, ANSI发布了最新版的光纤布线系统和部件标准ANSI/TIA-568.3-E。大多数用户感兴趣的是为基于多芯阵列接口（MPO*）的双工光纤应用增加了两种新的连接件（极性）方法。此版更新还引入了关于连接器插针的修订指南，以更好地支持未来向端到端多芯阵列系统的过渡。

在该标准修订版发布之前，基于多芯阵列的双工应用的连接方法仅限于方法A、B和C-每种方法都有自己的优势和弱点。ANSI/TIA-568.3-E引入了两种新的“通用”方法：U1和U2。这些新方法的优点是使用方法B的通用组件，而不需要在每一端采用特殊的MPO转LC模块。用户现在可以在信道的两端使用相同的MPO转LC模块和双工跳线，与B型的预端接光缆结合使用，从而简化了部署。

方法U1和U2都使用B型多芯阵列预端接光缆和A到B双工光跳线。它们的不同之处在于，方法U1使用A型（Key-Up到Key-Down）多芯阵列适配器和U1型光纤转换，而方法U2使用B型（Key-Up到Key-Up）多芯阵列适配器和U2型光纤转换，如下表1和图1所示：

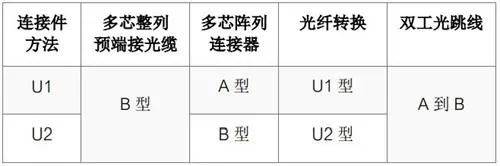

表1：新双工连接件极性方法

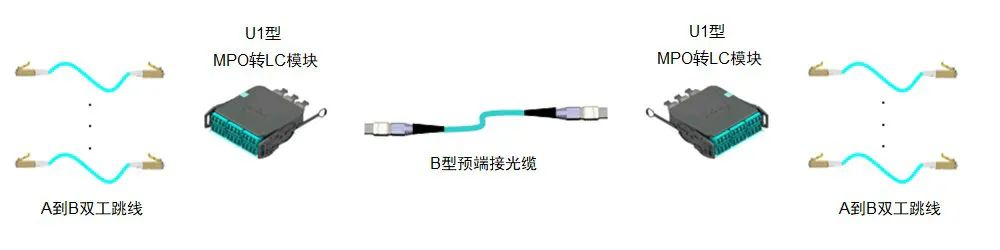

图1：连接件方法U1

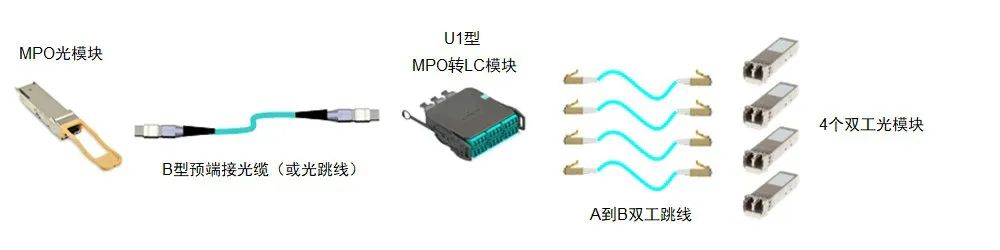

图2：使用U1型MPO转LC模块的扇出应用

• 预端接光缆两端的多芯阵列接口应该都是带针的
• MPO转LC模块内部的MPO连接器应该是不带针的
• 未来连接MPO有源设备至预端接光缆的多芯阵列光跳线的两端应该使用不带针的连接器

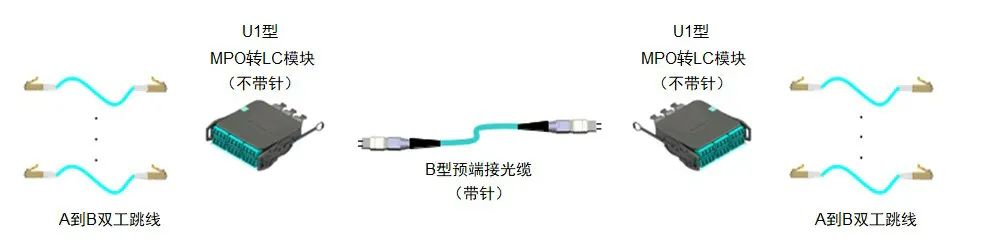

图3：推荐的基于多芯阵列双工系统的定位针方案

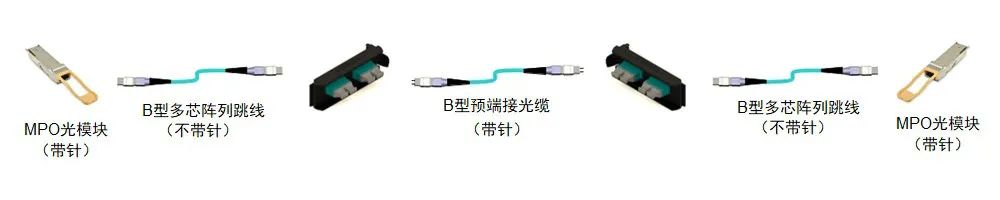

图4：推荐的多芯阵列系统的定位针方案
