03 系统方案设计
ODN链路衰耗=光纤衰减(db/km)+连接点衰减（熔接、冷接、活动连接、快速连接器）+光分路器衰减。
影响ODN光路衰减的因素有：
• 光纤距离拉长导致的衰减；
• 分光器分光后各输出端功率下降导致的衰耗及分光过程损耗；
• 光路熔接、接续导致的功率衰减。

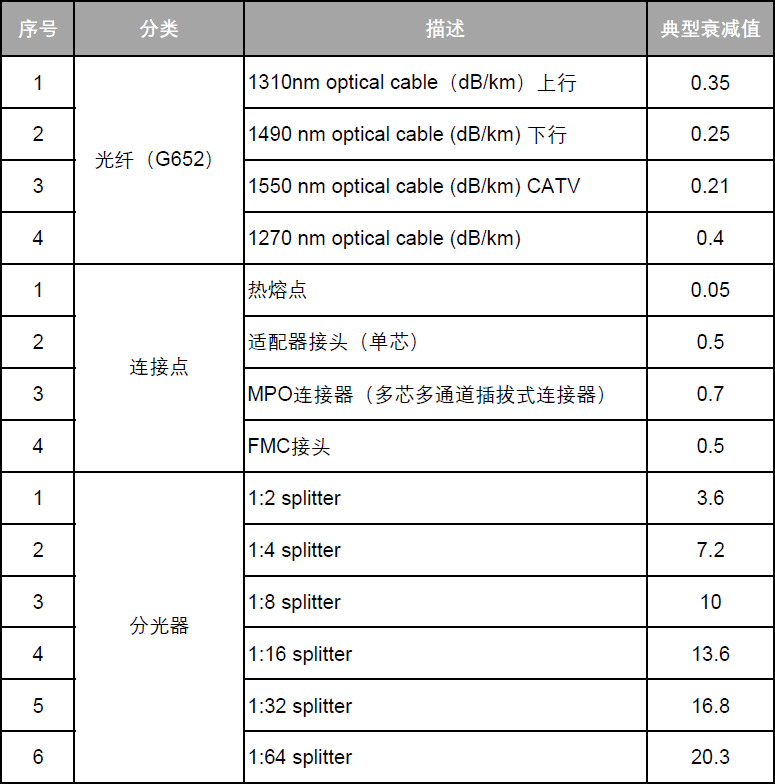

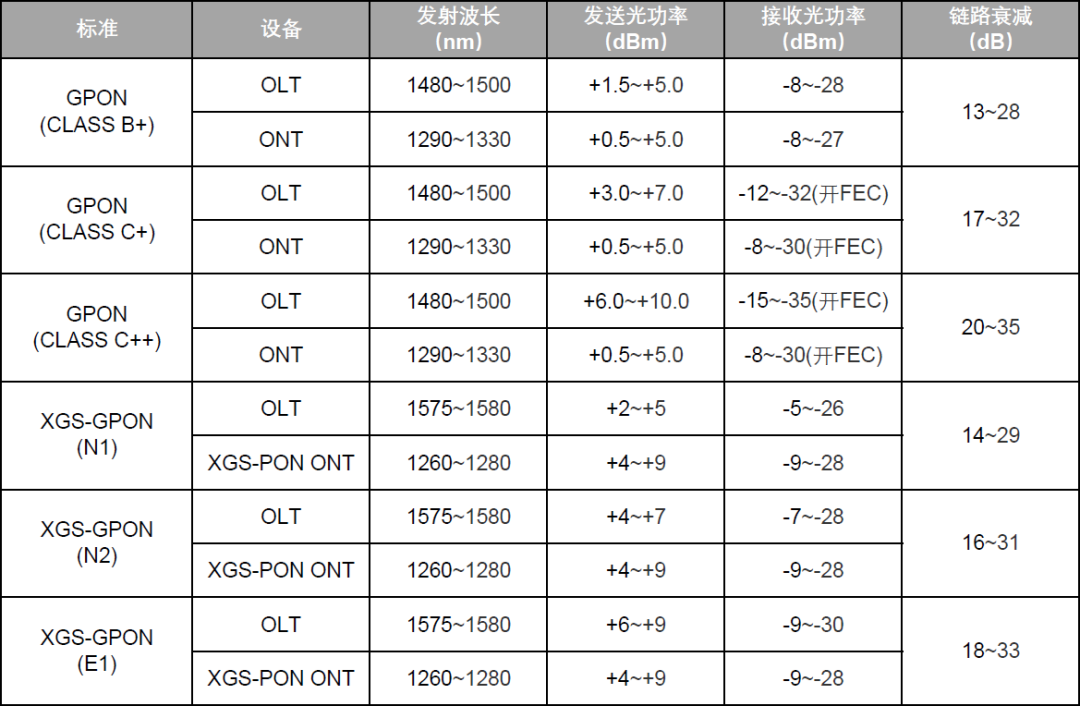

ODN链路衰减典型值如表所示。
1）管孔填充率：光缆在各类管材中穿放时，光缆的外径宜不大于管孔内径的90%。
2）管道埋深
地下通信管道的埋深应根据场地条件、管材强度、外部荷载、土壤状况、与其它管道交叉、地下水位高低、冰冻层厚度等因素来确定。
在路经市政道路时埋深要求应符合现行国家标准《通信管道与通道工程设计规范》GB50373的相关规定。
在园区内地理状况没有城市环境那样复杂与恶劣，管道最小埋深可以根据管道的敷设路由及场地状况适当放宽，但不宜低于下表的规定。

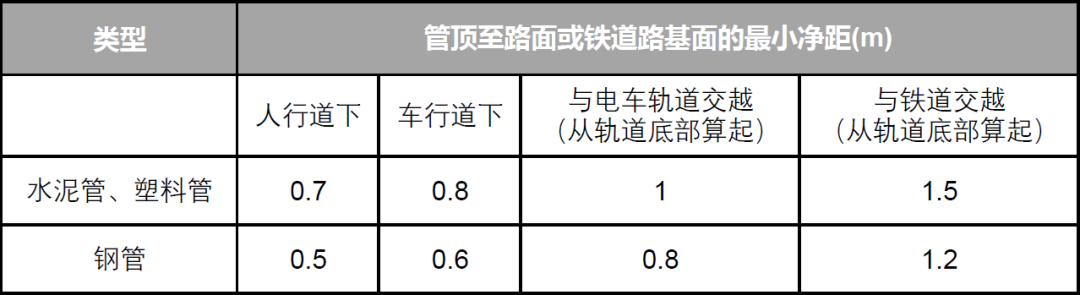

管道最小埋深表( 单位m )
注：
①塑料管的最小埋深达不到表中要求时，应采用混凝土包封或钢管等保护措施。
②管道最小埋深是指管道的顶面至路面的距离。

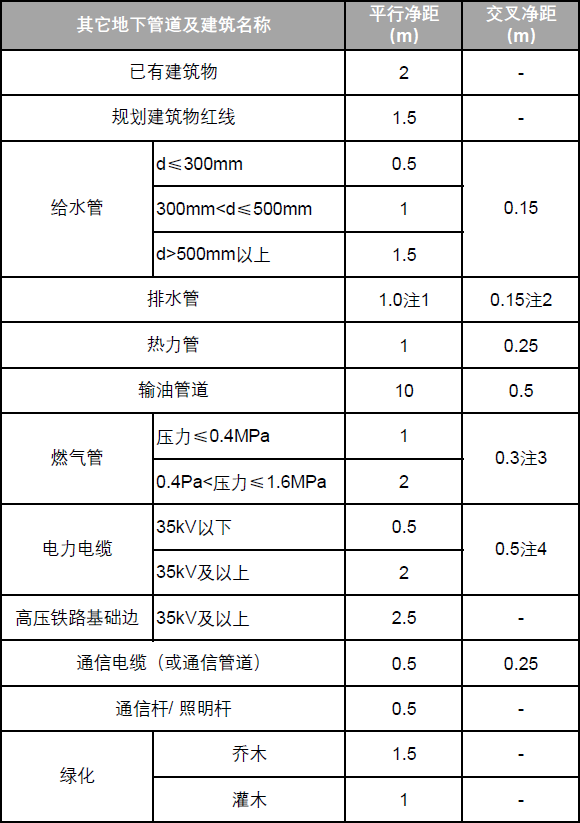

通信管道与其他地下管线及建筑物间的最小净距表
注：
①主干排水管后敷设时，其施工沟边与管道间的平行净距不宜小于1.5m。
②当管道在排水管下部穿越时，交叉净距不宜小于0.4m，通信管道应作包封处理，包封长度自排水管道两侧各加长2m。
③在交越处2m范围内，燃气管不应有接合装置和附属设备；如不能避免时，管道应作包封处理。
④如电力电缆加保护管时，交叉净距可减至0.15m。
3）先行建设的建筑物应预埋引入管道，其管材宜采有钢管，预埋长度应伸出外墙2m，预埋管应由建筑物向人孔方向倾斜，坡度不得小于4‰，埋深应符合规定。引入钢管安装方式可采用国家建筑标准设计图集《地下通信线缆敷设》05X101-2或《智能建筑弱电工程设计与施工(下册)》09X700。
1）人（手）孔位置应选择在管道分歧点、引上光缆汇接点和建筑物引入点等处。在交叉路口、道路坡度转折处宜设置人（手）孔。
2）两人（手）孔间的距离不宜超过150m。
3）人（手）孔位置应与其他地下管线的检查井相互错开。其他地下管线不得在人（手）孔内穿过。
4）交叉路口的人（手）孔位置宜选在人行道上。
5）人（手）孔位置不应设置在建筑物的门口，也不应设置在规划的货物堆场。更不得设置在低洼积水地段。
6）管道穿越电气化铁路或电车轨道时，在其两侧适当位置宜设置人（手）孔。
7）人（手）孔的类型和规格
• 终期管群容量小于或等于1个标准6孔的管道、暗式缆沟、距离较长或拐弯较多的引上管道等，宜采用手孔。
• 终期管群容量大于6孔的管道，宜采用人孔。
8）管孔分配
• 光缆或电缆布放在管孔中的位置，前后应保持一致。管孔的使用顺序宜先下后上，先两侧后中间。
• 1个子管宜布放1条光缆。
• 地下管道内的光缆，应采用填充式光缆或干式阻水光缆，不得采用铠装光缆。
• 在管孔内不得有光缆接头。
• 光缆引入建筑物进线部位时，金属的构件要就近接地。不需要设置浪涌保护器（SPD）。
参考文献：
全光网络工程技术应用指南
《无源光局域网工程技术标准》（T/CECA 20002）
宣贯辅导材料
中国电子节能技术协会绿色全光网络联盟编制-2019.12
未完待续...
