极限挑战：高岘水晶头能否通过残酷测试？

　　【测试目的】

　　近期，为了研究在极端环境下水晶头的耐受性，千家综合布线网决定进行一次水晶头的极限挑战。

　　【测试样本】

　　为了测试水晶头的承受极限，我们选择了超五类非屏蔽水晶头和六类非屏蔽水晶头各7个，作为本次测试的样品母本。

　　在此，我们十分感谢高岘为本次测试提供水晶头样品与测试设备。

　　【测试过程】

　　极端测试按顺序从以下几点开始进行：

　　1、弹片折弯测试；

　　2、插拔1000次测试；

　　3、24小时盐雾测试（NSS）；

　　3、Fluke信道测试。

　　我们不禁好奇，在如此极端残酷的条件之下，最终的结果会是怎样呢？一起来看看吧！

　　1、弹片折弯测试：

　　首先，选取超五类非屏蔽水晶头、六类非屏蔽水晶头各5个进行折弯测试。

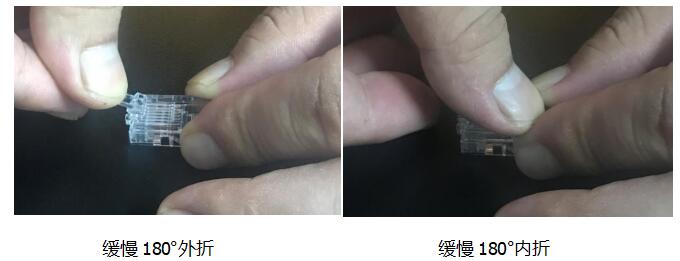

　　本次测试我们将水晶头弹片180°缓慢对折，再180°缓慢复原（快对折产生的热量会影响对折实验），如此算一次对折，来回重复测试，统计水晶头弹片在折弯多少次后完全断开。

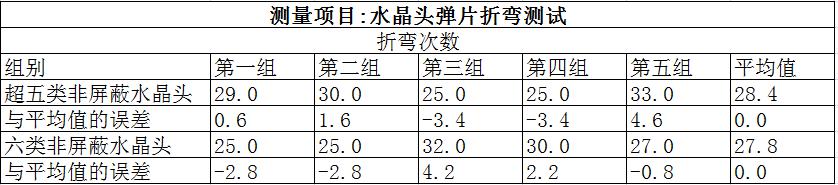

　　统计结果如表1：

　　表1、水晶头弹片折弯次数测试结果统计表

　　由此可见，水晶头的弹片可经受180°来回慢折弯25次以上，这说明该类型水晶头胶料外壳具有优异的韧性、高强度的耐机械性，以及所使用的PE材质符合质量要求。

　　因此，在长途运输、长期储存时，水晶头弹片不容易因为意外折断；在端接后，弹片也能长期保持弹性以此卡住端口；也保证水晶头不从模块脱落，符合信道长期稳定的使用要求。

　　2、1000次插拔测试:

　　本次试验，我们将已经做过弹片折弯测试的超五类非屏蔽水晶头空压接，再放到电子显微镜下，观察水晶头铜插片表面，拍照留作后续观察，并将观察记录后的水晶头放到插拔机上进行1000次插拔测试。（水晶头的行业测试要求为750次，此次为达到残酷级别，我们把拔插次数修改为1000次插拔。）

　　测试现场图如图1所示：

　　图1：水晶头1000次插拔测试现场图

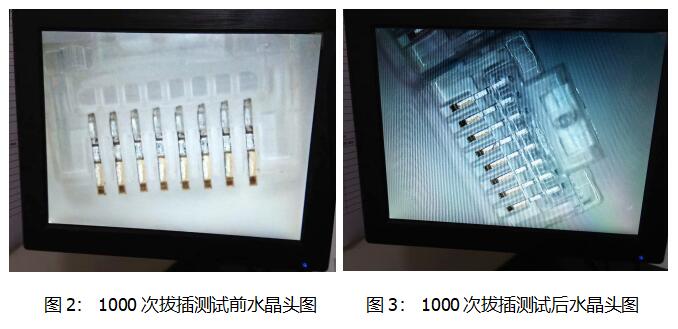

　　在水晶头完成1000次插拔后，将水晶头置于电子显微镜下观察。与测试前的水晶头照片进行比较。结果如图2、图3所示。

　　从测试结果图，我们可以看出：水晶头经过1000次插拔后，其胶料外壳结构及镀金铜片并未产生明显的磨损。这表明，水晶头的外壳及弹片材质的耐候性及耐机械性非常优异，满足并超越了行业标准测试要求。在自然环境下，足以支撑该水晶头长时间使用而不发生外壳结构变形，脱落或损坏模块的情况。

　　由图2和图3我们也可以看到，水晶头经过1000次插拔后，水晶头铜插片的镀金层并未发生明显的磨损，镀镍层也未受到拔插实验影响。

　　因此，在日常使用时，镀镍层会很好的保护水晶头端子，水晶头的铜片不会发生氧化发黑。这说明该类型的水晶头满足耐用的需求。

　　当然，这只是经过水晶头外部的使用测试，我们还需要通过第三个极端环境测试来验证该水晶头是否能经受时间的腐蚀。

　　3、24小时盐雾测试（NSS）：

　　本次试验我们将已经做过1000次插拔测试的超五类非屏蔽水晶头，放到盐雾机里进行24小时盐雾测试（NSS）。

　　NSS是以人为制造酸性环境，加速水晶头的老化进程，以模拟水晶头在自然环境下使用1年后的现状。以此确定水晶头铜插片的耐腐蚀性及耐氧化性能。

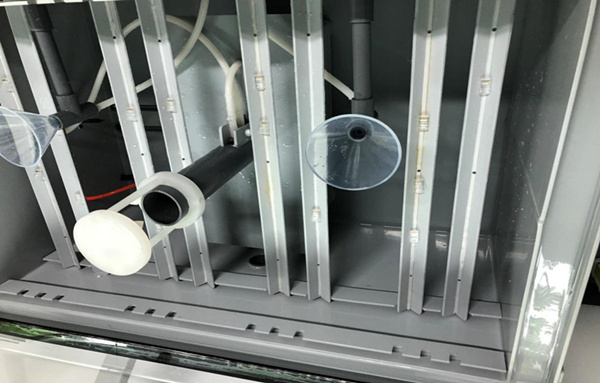

　　图4为本次NSS测试现场图。

　　图4：水晶头NSS测试现场图

　　在水晶头完成24小时盐雾测试（NSS）后，将水晶头置于电子显微镜下观察，并与测试前的水晶头照片进行比较。

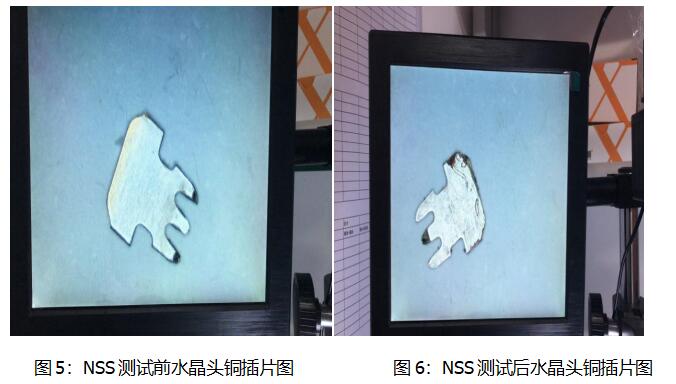

　　测试结果如图5、图6所示。

　　由NSS测试前后水晶头的照片对比我们可以看出：水晶头经过NSS测试后，并未出现生成铜绿，氧化发黑的现象。即使在插片截面处（该处为铜插片裸露部分，在实际使用中最容易氧化发黑）也没有发现生铜绿或者氧化发黑的形象。

　　这表明，该铜片的材质本身具有一定的抗氧化性，足以保证水晶头的长时间使用而不会发生氧化发黑，能够保证链路信号畅通传输。

　　4、Fluke信道测试：

　　经过前几轮残酷且极端的环境测试后，我们得出结论：该类型的水晶头从外壳材质到铜插片的材质、电镀工艺都完全通过考验，能在自然环境下使用很长时间而不发生质变。

　　那么，该类型的水晶头能不能与线缆匹配，并且顺利通过工程验收呢？

　　为此，我们选用本次测试的超五类非屏蔽水晶头及六类非屏蔽水晶头各2个进行福禄克信道测试。

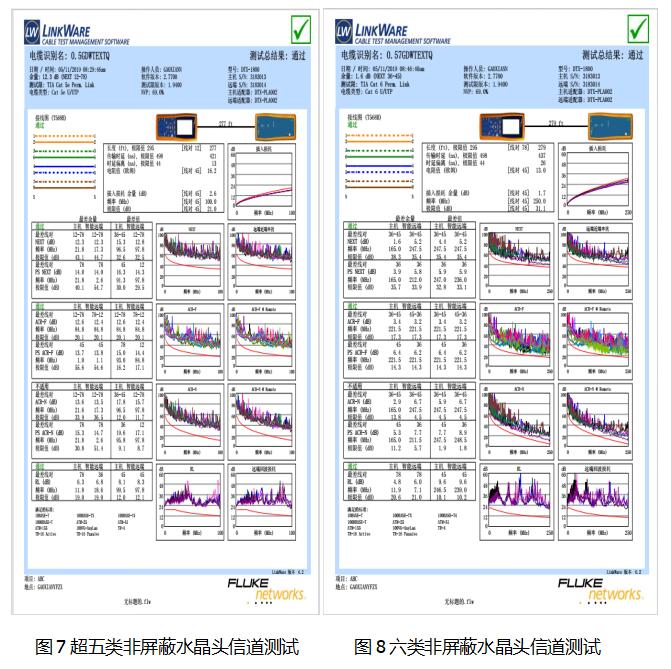

　　本次测试的结果如图7、图8所示。

　　由Fluke信道测试结果图，我们得出结论：该类型水晶头能与线缆匹配，并通过工程验收，在实际运用中，足以满足相应布线系统的传输性能要求。

　　【测试结论】

　　经过数轮考验，由高岘所提供的水晶头样本在经过弹片折断测试、1000次插拔测试、以及NSS残酷的极端环境测试后，依然能以良好的表现通过工程验收标准。

　　可见其产品无论是从外壳结构、铜片结构及铜片本身，均具有强大的耐受性和耐机械应力。这表明该品牌的水晶头能满足自然环境下的长时间使用，并且能通过福禄克信道测试。因此，该品牌的水晶头足以满足相应布线系统的传输性能要求，是一款值得推荐的水晶头。

　　关于高岘

　　高岘是广东省高鸿美岘信息科技有限公司旗下品牌，成立于萝岗科学城高新产业区，生产线位于东莞，是一家做综合布线产品的新型通信技术公司。在设计、生产布线产品方面，高岘具有国内领先水平，并一直以高于国家标准为生产模式，以科技引领产品，专业带动服务，以优质闻名于业内。

　　目前，高岘在全国一二线城市拥有多家代理商、经销商，致力于将极速、方便的网络体验带进千家万户。
