综合布线到底怎么布线

有许多新人在入综合布线这一行业的时候都会学习很多理论知识，比如说光缆的种类啊，类型啊等等基础理论知识，但是要将理论知识转变为实际却不是一件容易的事。那么，综合布线到底怎么布线呢？

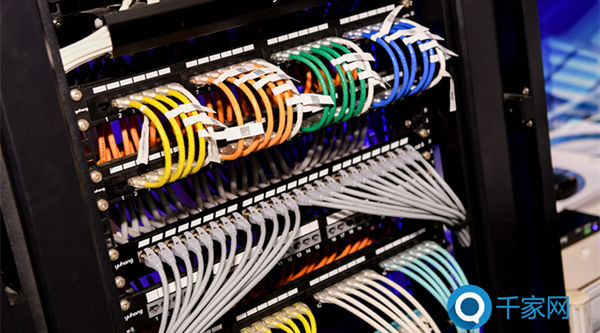

综合布线到底怎么布线

1.线缆布放的一般要求

（1）线缆布放前应核对规格、程式、路由及位置是否与设计规定相符合；

（2）布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤；

（3）在布放前，线缆两端应贴有标签，标明起始和终端位置以及信息点的标号，标签书写应清晰、端正和正确；

（4）信号电缆、电源线、双绞线缆、光缆及建筑物内其它弱电线缆应分离布放。

（5）布放线缆应有冗余。在二级交接间、设备间双绞电缆预留长度一般为3-6m，工作区为0.3-0.6m。特殊要求的应按设计要求预留。

（6）布放线缆，在牵引过程中吊挂线缆的支点相隔检举不应大于1.5m。

（7）线缆布放过程中为避免受力和扭曲，应制作合格的牵引端头。如果采用机械牵引，应根据线缆布放环境、牵引的长度、牵引张力等因素选用集中牵引或分散牵引等方式。

2.放线

（1）从线缆箱中拉线：

a．除去塑料塞；

b．通过出线孔拉出数米的线缆；

c．拉出所要求长度的线缆，割断它，将线缆滑回到槽中去，留数厘米伸出在外面；

d．重新插上塞子以固定线缆。

（2）线缆处理（剥线）：

a．使用斜口钳在塑料外衣上切开“1”字型长的缝；

b．找出尼龙的扯绳；

c．将电缆紧握在一只手中，用尖嘴钳夹紧尼龙扯绳的一端，并把它从线缆的一端拉开，拉的长度根据需要而定；

d．割去无用的电缆外衣。（另外一种方法是利用切环器剥开电缆。）

3.线缆牵引

用一条拉线将线缆牵引穿入墙壁管道、吊顶和地板管道称为线缆牵引。在施工中，应使拉线和线缆的连接点尽量平滑，所以要采用电工胶带在连接点外面紧紧的缠绕，以保证平滑和牢靠。

（1）牵引多条4对双绞线：

* 将多条线缆聚集成一束，并使它们的末端对齐；

* 用电工胶带紧绕在线缆束外面，在末端外绕长5-6cm；

* 将拉绳穿过电工带缠好的线缆，并打好结。

（2）如果在拉线缆过程中，连接点散开了，则要收回线缆和拉线重新制作更牢靠固定连接：

* 除去一些绝缘层暴露出5cm的裸线；

* 将裸线分成两条；

* 将两束导线互相缠绕起来形成环；

* 将拉绳穿过此环，并打结，然后将电工带缠到连接点周围，要缠得结实和平滑。

（3）牵引多条25对双绞线

* 剥除约30cm得线缆护套，包括导线上得绝缘层；

* 使用斜口钳将线切去，留下约12根；

* 将导线分成两个绞线组；

* 将两组绞线交叉穿过拉线得环，在线缆得那边建立一个闭环；

* 将双绞线一端的线缠绕在一起以使环封闭；

* 将电工带紧紧地缠绕在线缆周围，覆盖长度约5cm，然后继续再绕上一段。

弱电工程综合布线怎样做好线缆标签

一、线缆标识的特点

线缆标识系统不仅可以为运行检修人员进行正确的日常维护和异常事故处理提供正确保证，同时也为后人提供了帮助，即使新上岗人员，只要按照标识就不会产生误操作。

二、如何选择线缆标签

在端子做好以前还是做好以后做标识

线缆标识卡：

1、可在终端连接之前或者之后使用

2、内容清晰。标签完全缠绕在线缆上。

热缩线缆标识管：

1、只能在终端连接之前使用，通过电线的开口端套在电线上。

2、在热缩或者套接之前可以随便更换标识，具有灵活性

3、套接端子后，套管就成为能耐恶劣环境的永久标识。并且成本低。

线缆的直径是多少

线缆的直径决定了所需标识的类型、长度或者套管的直径。

线缆标识卡普遍用于大平方线缆、大对数电缆、户外光缆上。

而热缩标识管普遍应用于小平方二次小线上面。标识卡可适用各种不同直径的线缆。

三、线缆标签将放置于什么样的环境中

选择一种最佳的线缆标识是至关重要的。需要考虑的因素包括：

1、是否会接触到油、水、化学物品或者溶剂？

2、是否需要阻燃？

3、国家对此是否有特殊规定或其他规定？

4、是否用在洁净或其他环境中？即使是在恶劣环境下，热转移式的打印，工业级的打印质量，具有强抗污性，实际上打印内容也同样“抗油污”。

四、打算自己打印还是购买预加工好的标识

购买线缆标识：

1、有多种各样的预印内容可供选择；

2、若需求量比较大，可提供定制预印内容；

3、有做标识卡和套管式，等各种各样的标记可供选择，使用方便，运输便利；

4、适用于各种应用场合。

自行打印标识：

1、根据需要打印各种内容(即使您打印的量很少)；

2、有可供便携式打印机、热转移打印机、电脑式打印机的各种标签标牌套管材料；

3、适合打印较长字符；

4、并有适合不同应用场合的标签尺寸。

五、线缆标识要求

布线标签标识系统的实施是为了为用户今后的维护和管理带来最大的便利，提高其管理水平和工作效率，减少网络配置时间。

所有需要标识的设施都要有标签，每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一的标识符。标识符应采用相同数量的字母和数字等标明，按照一定的模式和规则来进行。

建议按照“永久标识”的概念选择材料，标签的寿命应能与布线系统的设计寿命相对应。建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签要达到环保RoHS指令要求。所有标签应保持清晰、完整，并满足环境的要求。标签应打印，不允许手工填写，应清晰可见、易读取。

特别强调的是，标签应能够经受环境的考验，比如潮湿、高温、紫外线，应该具有与所标识的设施相同或更长的使用寿命。聚酯、乙烯基或聚烯烃等材料通常是最佳的选择。要对所有的管理设施建立文档。文档应采用计算机进行文档记录与保存，简单且规模较小的布线工程可按图纸资料等纸质文档进行管理，并做到记录准确、及时更新、便于查阅、文档资料应实现汉化。

5.1  户内和户外的使用

对于户内和户外的使用的标签，应能够经受环境的考验，比如潮湿、高温、紫外线，应该具有与所标识的设施相同或更长的使用寿命。建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签要达到环保RoHS指令要求。

5.2 电缆标识

电缆标识最常用的是覆盖保护膜标签，这种标签带有粘性并且在打印部分之外带有一层透明保护薄膜，可以保护标签打印字体免受磨损。

除此之外，单根线缆/跳线也可以使用非覆膜标签、旗式标签、热缩套管式标签。常用的材料类型包括：乙烯基、聚酯和聚氟乙烯。

对于成捆的线缆，建议使用标识牌来进行标识。这种标牌可以通过打印机进行打印，尼龙扎带或毛毡带与线缆捆固定，可以水平或垂直放置，标识本身应具有良好的防撕性能，并且符合RoHS对应的标准。

电缆标识最常用的是覆盖保护膜标签，这种标签带有粘性并且在打印部分之外带有一层透明保护薄膜，可以保护标签打印字体免受磨损。除此之外，单根线缆/跳线也可以使用非覆膜标签、旗式标签、热缩套管式标签。

5.3  配线面板/出口面板的标

配线面板标识主要以平面标识为主，要求材料够经受环境的考验，且符合RoHS对应的环境要求，在各种溶剂中仍能保持良好的图像品质，并能粘贴至包括低表面能塑料的各种表面。标签应打印，不允许手工填写，应清晰可见、易读取。所有标签应保持清晰、完整，并满足环境的要求。

以上就是综合布线到底怎么布线的全部内容了，其实在综合布线中做好线缆标签是极其重要的一件事，因为在一个线路系统中，运行维护人员不可能对繁多的设备和线路做到一一熟记，为了在巡视检查中做到不遗漏，对线路的标识管理必不可少。应在对每条线路做好标识后，进行整理汇总，张贴在醒目的位置，今后进行巡视检查时，只要严格按照项目要求逐一检查就可以做到不遗漏。
