综合布线系统光纤跳线如何管理

对于综合布线而言，电信间以及设备间是数据、语音、图像三类业务的汇聚地，其重要性不言而喻。但是对于它们的整体设计、设备定型、硬件配置、施工维护等各方面下足了功夫。但是，施工方往往会忽略了电信间及设备间里面数量最多的设备维护和安装保障-电缆、光纤跳线，而忽略这个问题，会给我们的机房管理工作带来很多麻烦。那么，综合布线系统光纤跳线如何管理呢？

一、光纤跳线的类型有哪些

（一）按光纤类型分类

1．单模光纤跳线：一般为黄色，接头和保护套为蓝色，传输距离长。

2．多模光纤跳线：一般为橙色或者水蓝色，接头和保护套为米色或者黑色，传输距离短。

（二）按连接器类型分类

光纤跳线按连接器分类可分为FC、ST、SC、LC、MU、E2000、MTRJ、SMA等，下面对常用的光纤跳线进行详细说明：

1. FC光纤跳线

FC（Ferrule Connector）光纤跳线属于单模网络中最常见的连接设备之一。它的外部加强方式是金属套，紧固方式为螺丝扣。常见于ODF侧（配线架上最多见）。FC连接头一般电信网络采用得比较多，其优点是牢靠、防灰尘，缺点是安装时间稍长。

2. ST光纤跳线

ST（Stab & Twist）光纤跳线是多模网络中最常见的连接设备，也是Base10 光纤连接中比较常见的连接器类型。常用于光纤配线架上。其外壳呈圆形，紧固方式为螺丝扣，芯外露，需先插入，再旋转半周固定卡口。

3. SC光纤跳线

SC（Square Connector）光纤跳线是TIA-568-A标准化的连接器，初期由于价格偏高没有被广泛使用，后期凭借着优异的性能逐渐使用于和GBIC光模块的连接。常见于路由器交换机上，其外壳呈矩形，紧固方式为插拔销闩式，不同于ST/FC，不需要旋转。

4. LC光纤跳线

LC（Lucent connector）光纤跳线通常和SFP光模块相连。接头与SC接头相似，但较SC接头较小，插针和套筒的尺寸为1.25mm，是普通SC、FC的一半，紧固方式为插孔闩锁。其优点性能良好，在一定的程度上可提高光纤配线架中光纤连接器的密度，是一种很好的单模光纤跳线。

（三）按跳线的应用分类

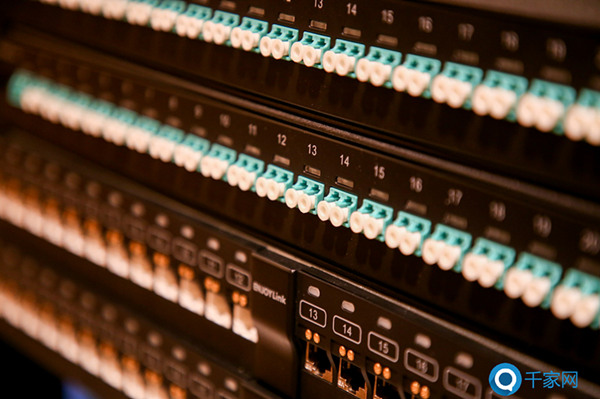

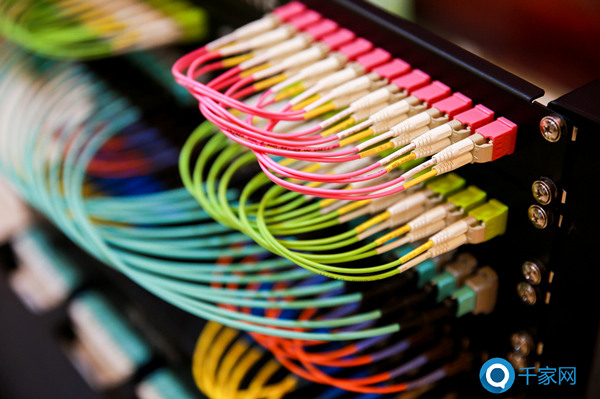

光纤跳线按跳线的应用一般分为MTP/MPO光纤跳线、常规光纤跳线、铠装光纤跳线等。

1．MTP/MPO光纤跳线：常见于布线过程中需要高密度集成的光纤线路环境中，其优点：使用简单推拉式锁定结构，安装取出方便，节省时间和成本，能够最大限度的提高使用寿命。

2．铠装光纤跳线：常见于机房，适用于恶劣环境中。其优点：无需使用保护套管，能防潮防火，具有抗静电性和耐酸碱性，能节省空间，降低施工成本。

3．常规光纤跳线：常规光纤跳线有OS2 9/125单模单工、OM4 40/100Gb 50/125多模、 OM3 10Gb 50/125多模、OM2 50/125多模、OM1 62.5/125多模、OS2 9/125单模单工、OM5 50/125多模这几种类型。

其中OM5光纤跳线是现下比较受欢迎的产品，常用于更高宽带的运用，外护套呈水绿色，具有很强的扩展性、兼容性和互操作性，能够有效的降低成本。

二、综合布线系统光纤跳线如何管理

一般来说，合理的跳线管理可分为5个阶段：计划、准备、配线、测试、验证。

1跳线操作规范

1.1计划

预则立，不预则废，做任何事都需要事先做好详尽地计划。针对跳线管理来说，应做好现在和未来的需求规划。

（1．1.1）变更请求。各种管理活动、移动、添加或更改（MAC）均始于变更请求。变更请求必须含有启动规划程序的所有必要信息。

（1.1.2）搜索记录。收到请求表后，应对记录进行搜索，以确定所用电路路径。

（1.1.3）正确路由。确定正确的跳线长度前，首先要找出待连端口之间的最佳路由。通常为通过水平和垂直缆线导管的最短路由，而且不得阻碍或妨碍配线架中的其他跳线或连接器。选择跳线、应避免过度松弛，确保外观整洁。跳线太紧会增大对连接器的拉力，而过度松弛则会给跳线管理带来麻烦，增加配线架的管理难度。

1.2准备

做好跳线管理的计划后，那就应按照事先做好的计划，接着就应做好跳线管理的准备工作。在实施管理操作之前尽量多做准备，研究管理记录。确定需要连接和重新连接端口的位置及相关端口的标签信息。

（1．2.1）先检查需要跳线的型号，然后再检查该跳线的质量情况。为了确保跳线质量正确无误，就需检查跳线是否损坏，为了检查其是否损坏，当然先可从跳线外观来查看，如果有条件的话，可用专业的仪器检查。

（1.2.2）接着检查需要连接部位的情况，以此来避免连接部位的物理损坏。

（1.2.3）最后需要对跳线接头和连接部位的清洁。

对光纤连接器的清洁有接触式和非接触式两种方法：

接触式清洁方法：

（1）擦拭纸及无水酒精，采用原生木浆配以特殊加工工艺，超低粉尘，质地纯净，高效吸水，纸张细腻，不会刮花被插拭物表面，用低尘擦拭纸配合无水酒精对光纤连接器进行擦拭；

(2)无纺布，不产生纤维屑，强韧，不带有任何化学杂质，丝般柔软，不会引起过敏反应，而且不易起毛和掉毛，是作为光纤连接器或插针生产或测试时清洁用擦拭布的理想选择，在使用过程中要配合无水酒精对光纤连接器进行擦拭。

(3)清洁棉签，专门设计用于陶瓷套管内部清洁，或者用于清洁法兰盘（或适配器）内不易到达的插芯端面；

(4)专业清洁器，光纤连接器专用清洁器采用专用成卷的擦拭带，装在可卷动的外壳中，无需酒精，每次清洁都非常有效并产生一个全新表面，方便实用。

非接触式方法：

（1）超声波清洗法，它将清洁液变成超声“液柱”送到连接器端面，并在同样小的空间内将废液回收并吸干净；

（2）高压吹气法，它的原理是在连接器端面先涂上清洁液，然后用高压气对准连接器端面吹；

（1.2.4）检查光纤连接器清洁情况

清洁完光纤连接器后，都必须对端接面进行检查。一般做法是使用100、200倍或400倍的放大镜进行检查，下图是显示出光纤端接面在清净的状态和被污染后的状态。

跳线管理人员，不管用何种方法，对于一些严重污染的连接器还是很难清洗干净的，需要配合使用棉花棒及酒精等清洗液加以处理。

经过这一系列的准备工作，那意味着跳线管理的配线工作即可展开。

1.3配线

配线架的安装，应根据操作规程完成各个阶段的任工作。跳线施工中纽结、毛刺、箍缩和接触不良均有可能大幅降低跳线性能。若要避免此类问题，应重点考虑以下因素：

（1）弯曲半径

跳线允许的最小弯曲半径需要遵守跳线厂商的操作规范。

标准规定，非屏蔽双绞线（UTP）的最小弯曲半径应为缆线直径的四倍，屏蔽双绞线则为缆线直径的八倍。2芯或4芯水平光缆的最小弯曲半径为大于25mm，如果弯曲半径小于此标准，则可能导致导线的相对位置发生变动，从而导致传输性能降低。

（2）跳线拉伸及应力

配线过程中，请勿用力过度，否则可能加大对跳线和连接器的应力，从而导致性能降低。

（3）捆扎

跳线不一定都需要捆扎，如果捆扎需要遵守厂商的捆扎原则，不要捆扎过紧，否则会引起对绞线变型。请勿过分拧紧线夹，应以各条跳线能自由转动为宜。请使用专用产品，考虑选择无需工具即可反复使用的产品，如尼龙粘扣带。

1.4测试

（1）虽然经过了跳线配线完成，但可能并非认为该光纤链路或铜缆链路是否完全符合操作规范或者综合布线国际和国家标准，那就应该进行光纤或铜缆测试，只有在符合测试标准后，才可断定是否通过测试标准。

1.5验证

（1）花些时间对连接进行最后可视化检查是值得的。确保跳线松弛处未纽结、未被机柜门夹住。

（2）最后一步是根据现用配置更新记录，关闭与已经执行完毕的变更请求相关的工单。

现在跳线已经是综合布线系统中重要的组成部分之一，尤其是数据中心项目中跳线的良好管理操作，就显得尤为突出。相信只要通过施工管理人员正确合理地跳线管理操作，必将使得整个综合布线成为真正意义上先进性、科学性、实用性、可靠性的系统。

关于光纤跳线方面知识，今天小编就先为大家讲解到这里。随着数据中心大量应用10G/40G/100G网络，现场跳线的安装与管理变得越来越重要，跳线管理的好坏有时影响整体的通道衰减，良好的管理保证光纤通道数据传输处于最佳的状态，流程化的操作如计划、准备、配线、测试、验证这几步操作与管理对保证系统质量将具有重要意义。
