网络布线中如何挑选网络跳线

跳线相信各位都并不陌生，在局域网LAN中我们都会使用到跳线来实现数据传输，而使用的跳线质量严重影响着网络的传输效率及网络的稳定性。那么，网络布线如何挑选网络跳线呢？

一、网络布线中如何挑选网络跳线

1、现场制作跳线

现场用于制作跳线的线缆，一般都是水平布线剩余的零头线。水平线缆导体结构为实芯导体，Cat5e采用AWG24(1/0.511mm)、Cat6采用AWG23(1/0.574mm)的裸软铜单线。

这种结构的线缆比较硬，弯曲性较差，现场理线比较困难。另外由于现场安装的水晶头是采用手压式简易压接工具压接，水晶头金片与实芯导体的压接可靠性与压接操作人员操作有较大的关系，现场制作的跳线性能，用FLUKE选择跳线单体测试，RL、NEXT的性能个体差异性很大，而且机械连接点的可靠性较品牌成品跳线明显要差。

2、品牌成品跳线

标准要求制作成品跳线的线缆导体为AWG26(7/0.16mm)或AWG24(7/0.20mm)的裸软铜绞线。这种结构的线缆比较柔软，弯曲性好，确保跳线在使用过程中非常的方便。同时由于是绞合铜线，现场理线比较容易。用FLUKE选择跳线单体测试，RL、NEXT的性能余量超过TIA568B标准才能出厂。

成品跳线由于和网线及连接硬件同属于一个品牌，更易于使整个通道的特性阻抗保持一致，从而获得理想的RL值。

3、市场购买跳线

市场购买的跳线由于渠道多种多样，对于跳线产品了解不是很专业的用户，甚至有可能购买到的是现场制作的跳线。就算是购买品牌跳线，也有可能是“山寨”货。

曾在某项目现场发现客户用于测试的跳线线缆结构为5/0.16mm的绞合铝线，该跳线标识为某知名品牌的产品。用FLUKE选择跳线单体测试，RL、NEXT的性能余量几乎都小于-10.0dB，这是明显属于假冒伪劣产品，也是在一般市场上上购买时很容易碰到的问题。

二、网络跳线与网线有什么区别

1、网络跳线与网线的含义

a、跳线

跳线实际就是连接电路板（PCB）两需求点的金属连接线，因产品设计不同，其跳线使用材料，粗细都不一样。大部分跳线是用于同等电势电压传输，也有用于保护电路的参考电压，对于有精密电压要求的，一点点的金属跳线所产生的压降也会使产品性能产生很大影响。

b。网络跳线

是控制线路板上电流流动的小开关。它的作用是调整设备上不同电信号的通断关系，并以此调节设备的工作状态，如确定主板电压、驱动器的主从关系等。

网络跳线基本上由两个部分组成，一部分是固定在主板、硬盘等设备上的，由两根或两根以上金属跳针组成；另一部分是跳线帽，这是一个可以活动的部件，外层是绝缘塑料，内层是导电材料，可以插在跳线针上面，将两根跳线针连接起来当跳线帽扣在两根跳线针上时是接通状态，有电流通过，我们称之为ON；反之不扣上跳线帽时，就说明是断开的，称之为OFF。

2、网线跳线与网线的的区别

a、材料不同

跳线：跳线实际就是连接电路板(PCB)两需求点的金属连接线，因产品设计不同，其跳线使用材料，粗细都不一样。大部分跳线是用于同等电势电压传输，也有用于保护电路的参考电压，对于有精密电压要求的，一点点的金属跳线所产生的压降也会使产品性能产生很大影响。

网线：要连接局域网，网线是必不可少的。在局域网中常见的网线主要有双绞线、同轴电缆、光缆三种。 双绞线，是由许多对线组成的数据传输线。它的特点就是价格便宜，所以被广泛应用，如我们常见的电话线等。它是用来和RJ45水晶头相连的。它又有STP和UTP两种，我们常用的是UTP。

b、作用不同

跳线通常是用来短路和连接两根导线的，而网线通常是用来做数据传输的。

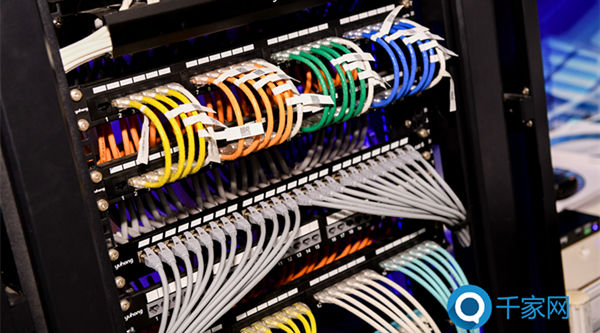

网络布线中如何挑选网络跳线，相信看到这里，各位都对此有了一定的了解。网络跳线的作用一般是指的装配跳线架.就是你线路装好以后.如果线路需要改动,不需要重新走线,而直接在跳线架上修改相应通路,以达到改动线路的目的。
