DDR布线有什么方法

DDR布线通常是一款硬件产品设计中的一个重要的环节，也正是因为其重要性，网络上也有大把的人在探讨DDR布线规则，有很多同行故弄玄虚，把DDR布线说得很难，我在这里要反其道而行之，讲一讲DDR布线有什么方法。

一、DDR布线有什么方法

如果不是特别说明，每个步骤中的方法同时适用于DDR1，DDR2和DDR3。PCB设计软件以Cadence Allgro 16.3为例。

第一步，确定拓补结构（仅在多片DDR芯片时有用）

首先要确定DDR的拓补结构，一句话，DDR1/2采用星形结构，DDR3采用菊花链结构。

拓补结构只影响地址线的走线方式，不影响数据线。

星形拓补就是地址线走到两片DDR中间再向两片DDR分别走线，菊花链就是用地址线把两片DDR“串起来”，就像羊肉串，每个DDR都是羊肉串上的一块肉，哈哈，开个玩笑。

第二步，元器件摆放

确定了DDR的拓补结构，就可以进行元器件的摆放，有以下几个原则需要遵守：

原则一，考虑拓补结构，仔细查看CPU地址线的位置，使得地址线有利于相应的拓补结构

原则二，地址线上的匹配电阻靠近CPU

原则三，数据线上的匹配电阻靠近DDR

原则四，将DDR芯片摆放并旋转，使得DDR数据线尽量短，也就是，DDR芯片的数据引脚靠近CPU

原则五，如果有VTT端接电阻，将其摆放在地址线可以走到的最远的位置。一般来说，DDR2不需要VTT端接电阻，只有少数CPU需要；DDR3都需要VTT端接电阻。

原则六，DDR芯片的去耦电容放在靠近DDR芯片相应的引脚。

第三步，设置串联匹配电阻的仿真模型

摆放完元器件，建议设置串联匹配电阻的仿真模型，这样对于后续的布线规则的设置是有好处的。

点击AnalyzeàSI/EMI SimàModel Assignment，然后会出来Model Assignment的界面

然后点击需要设置模型的器件，通常就是串联匹配电阻，分配或创建合适的仿真的模型，如果不知道如何创建，请在互联网上搜索或发邮件给无线时代（Beamsky）。

分配好仿真模型之后的网络，使用Show Element命令，可以看到相关的XNET属性。

第四步，设置线宽与线距

1. DDR走线线宽与阻抗控制密切相关，经常可以看到很多同行做阻抗控制。对于纯数字电路，完全有条件针对高速线做单端阻抗控制；

但对于混合电路，包含高速数字电路与射频电路，射频电路比数字电路要重要的多，必须对射频信号做50欧姆阻抗控制，同时射频走线不可能太细，否则会引起较大的损耗，所以在混合电路中，本人往往舍弃数字电路的阻抗控制。到目前为止，本人设计的混合电路产品中，最高规格的DDR是DDR2-800，未作阻抗控制，工作一切正常。

2. DDR的供电走线，建议8mil以上，在Allegro可以针对一类线进行物理参数的同意设定，我本人喜欢建立PWR-10MIL的约束条件，并为所有电源网络分配这一约束条件。

3. 线距部分主要考虑两方面，一是线-线间距，建议采用2W原则，即线间距是2倍线宽，3W很难满足；二是线-Shape间距，同样建议采用2W原则。对于线间距，也可以在Allegro中建立一种约束条件，为所有DDR走线（XNET）分配这样的约束条件。

4. 还有一种可能需要的规则，就是区域规则。Allegro中默认的线宽线距都是5mil，在CPU引脚比较密集的时候，这样的规则是无法满足的，这就需要在CPU或DDR芯片周围设定允许小间距，小线宽的区域规则。

第五步，走线

走线就需要注意的内容比较多，这里只做少许说明。

所有走线尽量短

走线不能有锐角

尽量少打过孔

保证所有走线有完整的参考面，地平面或这电源平面都可以，对于交变信号，地与电源平面是等电位的

尽量避免过孔将参考面打破，不过这在实际中很难做到

走完地址线和数据后，务必将DDR芯片的电源脚，接地脚，去耦电容的电源脚，接地脚全部走完，否则在后面绕等长时会很麻烦的。

第六步，设置等长规则

对于数据线，DDR1/2与DDR3的规则是一致的：每个BYTE与各自的DQS，DQM等长，即DQ0:7与DQS0，DQM。等长，DQ8:15与DQS1，DQM1等长，以此类推。

补充一点，很多时候，地址线的等长要求不严格，这一点我还没有尝试过。在本人设计的这些产品中，地址线，数据线都做了25mil的Relative Propagation Delay的等长规则设定。关于等长规则设定的细节在这里不再赘述，有兴趣的话，可以发邮件给无线时代（Beamsky）。

第七步，绕等长

完成等长规则的设定后，最后一步也是工作量最大的一步：绕等长。

在这一步，我认为只有一点规则需要注意：尽量采用3倍线宽，45度角绕等长。

绕等长完成后，最好把DDR相关网络锁定，以免误动。

到这里，DDR走线就已经完成了，在本人设计过的三，四十种产品中，都是按照上面的规则与过程完成的，DDR2最高规格是DDR2-800，512MB，DDR3最高规格是DDR3-1600，1GB，都可以很稳定的工作，无论性能还是可靠性，都未曾出过问题。

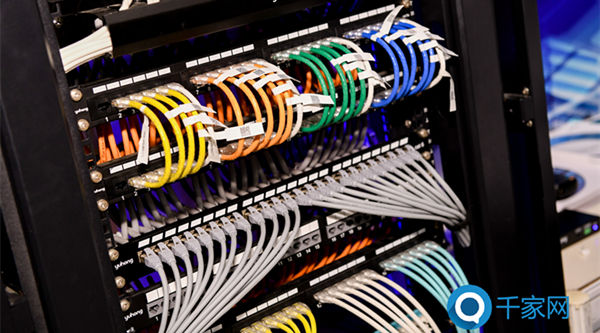

二、布线过程需注意什么细节

 穿线技术是布线中比较常见的技术，为了保证线缆不被刮破从而造成“短路”，在所有的钢管口都要安放塑料护口，所以我们在进行施工时应该随时携带“护口”，需要时可随时安放，以免因手上没有“护口”而“偷懒”。

垂直线缆通过过渡箱转入垂直钢管往下一层走时，在过渡箱中要绑扎悬挂，避免线缆重量全压在弯角的里侧线缆上，影响线缆的传输特性。在垂直线槽中的线缆要每米绑扎悬挂一次。线槽内布放线缆应平直、无缠绕，并且长短要一致。

关于“标号”的问题，线缆按照计算机平面图进行标号，每个标号对应一条4对芯线，对应的房间和插座位置不能弄错，在实施中，这是最容易出错的地方。经验是，两端的标号位置距末端25cm，贴浅色塑料胶带，上面用油性笔写上标号或贴上纸质号签后再缠上透明胶带。

关于“余线”的问题，线缆在配线箱处的“余线”长短要一致，并且不要过长。最好将余线按“分组表”分组，从线槽出口拉直绑扎好，绑扎点间距不大于50cm。需要注意的是，不可用铁丝或硬电源线绑扎。

另外，一般要按3%的比例穿备用线，备用线放在主干线槽内，每层至少一根备用线。穿线完成后，所有的4对芯线缆应全面进行通断测试。测试可采用下面的方法，把两端线缆的芯全部剥开，露出铜芯。

在一端把数字万用表拨到通断测试档，两表笔接到一对线缆芯上，在另一端把这对线缆芯频繁、短暂地接触。如果持表端能听到断续的声音就表示测试通过，每根线缆的4对芯都要测。通过这样的测试，能发现断线、断路和标错号的问题。

布线期间，还有一个需要注意的是线缆拉出线缆箱后尚未布放到位时，如果要暂停施工，应将线缆仔细缠绕收起，妥善保管。

关于DDR布线有什么方法，今日小编就先为大家讲解到这里，相信各位在看过本文之后对于DDR布线已经有了一定的了解，当然，布线施工阶段是一个极其关键的环节，因此布线工艺以及布线的标准是尤为重要的。

（本文来源于网络，由千家智客进行整理编辑，如有侵权，请联系删除。）

本文率先发布于千家综合布线网：https://cabling.qianjia.com/html/2019-04/26_334777.html
