图解：欧洲无线智能插座安装规范

　　无线智能插座简介

　　智能插座产品的基本组成和插座的类型：

　　1. 智能插座一般有二个部分组成：

　　插座部分;

　　控制部分包括：信号接收、驱动电子线路等。

　　2. 插座的类型：

　　直插式的智能转换器插座;

　　多位移动式的智能插座;

　　固定安装的智能插座。

　　但目前出口市场上直插式的更多见。

　　3. 产品的附加功能视厂家的设计，如：遥控开关，定时功能，实时用电量监测，带USB接口，等等。

　　欧洲安规部分

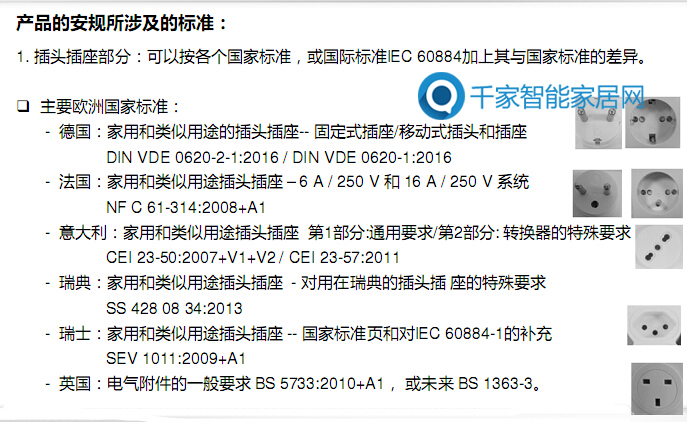

　　产品的安规所涉及的标准：

　　1、插头插座部分：可以按各个国家标准，或国际标准IEC60884加上其与国家标准的差异。

　　主要欧洲国家标准：

　　德国：家用和类似用途的插头插座--固定式插座/移动式插头和插座

　　DIN VDE 0620-2-1:2016 / DIN VDE 0620-1:2016

　　法国：家用和类似用途插头插座–6A/250V和16A / 250V系统

　　NFC61-314:2008+A1

　　意大利：家用和类似甠途插头插座第1部分：通用要求/第2部分：转换器的特殊要求

　　CEI23-50:2007+V1+V2/CEI23-57:2011

　　瑞典：家用和类似用途插头插座 - 对用在瑞典的插头插座的特殊要求

　　SS-428-08-34：2013

　　瑞士：家甠和类似甠途插头插座 -- 国家标准页和对IEC60884-1的补充

　　SEV 1011:2009+A1

　　英国：电气附件的一般要求BS-5733:2010+A1， 或未来BS1363-3。

　　2、开关的控制部分：适用标准EN 61058-1:2002+A2:2008。

　　产品所涉及的无线电设备和电信终端设备的评定，按相应的R&TTE指令进行。

　　以下将重点对智能转换插座，按安规标准要求作一概述。

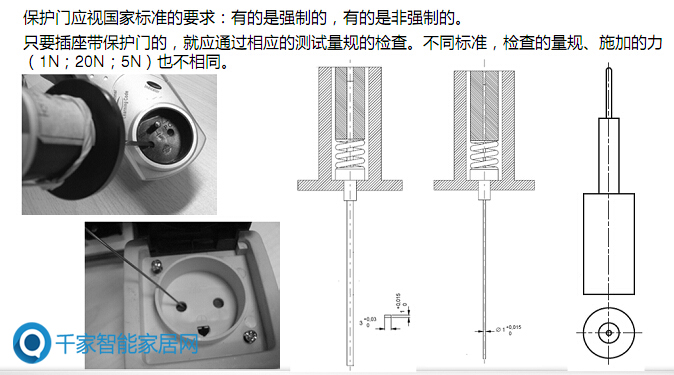

　　保护门应视国家标准的要求：有的是强制，有的是非强制。

　　只要插座带保护门的，就应通过相应的测试量规的桌查。不同标准，桌查的量规、施加的力(1N;20N;5N)也不相同。

　　有关智能转换器的电气间隙，爬电距离的检查

　　在IEC60884-1和除英国以外的其他国家的标准中，没有基本绝缘，附加绝缘，加强绝缘，功能绝缘等概念;因此考核主要集中在不同极性的带电体之间以及带电体到接地和可触及的外表面之间的距离。

　　L极和N极之间的最短距离不小于3mm;

　　L / N极和接地之间的最短距离不小于3mm;

　　L / N极和可触及外壳表面的最短距离不小于3mm(通常可触及的金属外壳，通常需要接地)，如没有接地，则最短距离不小于4.5mm 。

　　然而，控制开关部分标准EN61058-1，其电气间隙，爬电距离和固体绝缘值，是基于参数：额定脉冲电压/过压等级，污染等级，材料组等，通过查表来获得。并且引入基本绝缘，附加绝缘，加强绝缘，功能绝缘等概念。

　　最终，智能转换器在测量电气间隙，爬电距离时，不同的部分应其适用的标准分别考核，但它们的共同连接处 尺寸应协调一致。见下图：

　　智能插座中，使用万用插孔的问题：

　　万用插座或多国组合插孔，一般仅仅用在旅行转换器中。有些国家制定了专门的标准考核旅行转换器。

　　在上面所涉及的欧洲国家，万用插孔或多国组合插孔用于智能插座中是不被接受的。插头插座部分必须符合各自国家的标准尺寸页的要求。

　　素材来源：德国莱茵TÜV

　　由千家智客整理
