综合布线系统端口管理的核武器—电子配线架

2018年09月14日千家综合布线网

[导读]综合布线系统作为信息系统的神经，将所有的IT设备连接到了一起，有着非常重要的作用。

　　前言

　　在日常网络管理中咱们常常遇到一些问题，比如：配线架上的标签掉了怎么找到这个点另一端到哪？维护日记不见了怎么确认这条链路有没有改动过？当我们拔出几条跳线之后你还记得哪个接哪个吗？链路断了等用到了才发觉会不会太晚？我们能不能坐在办公室就把亮度不怎么好的每个机柜情况一览无余?

　　当然，解决这些问题也不是没有办法，那就是使用电子配线架，电子配线架发展到今天大概有十几年了。它的架构有哪些，连接方式分几种，实现检测的技术有什么，各自的优缺点如何，同学们往往不是了解得很全面。接下来小编就与大家分享一下这些问题：

　　电子配线架功能主要有以下四个方面：

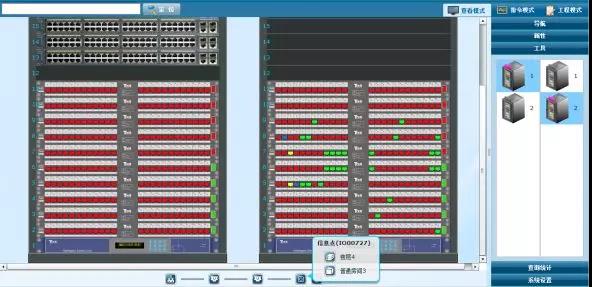

　　1、以数据库方式保存所有链路信息；

　　打开页面，所有链路信息一清二楚，标签掉了？不存在的。

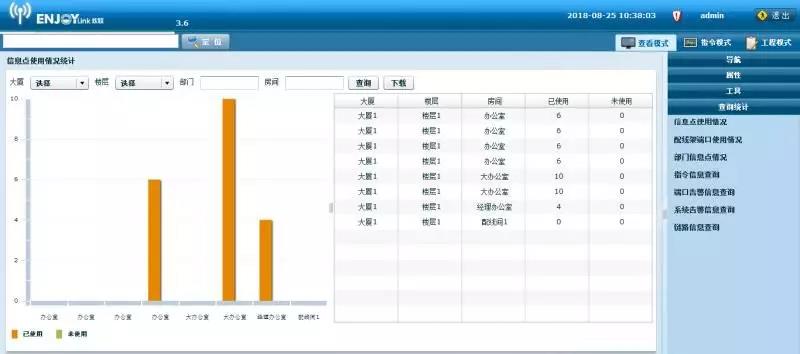

　　2、实时记录端口的移动、增加，形成日志文档；

　　我上周接的是哪个端口来着？哦，这里查得到。

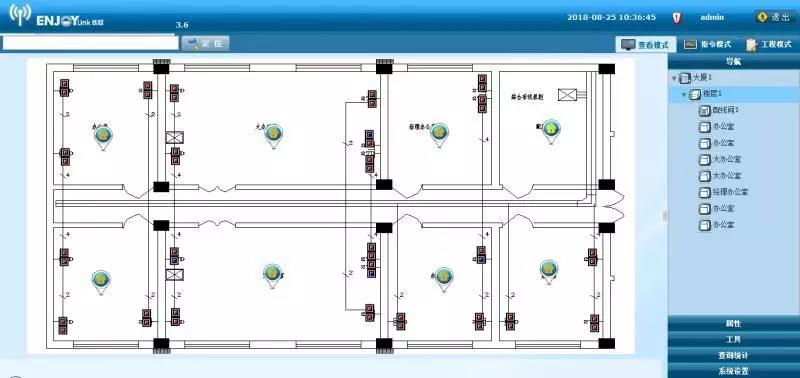

　　3、对非法插拔的检测、配线架LED、跳线两端LED、扫描仪显示屏、电子地图，多重引导，链路查找简便；

　　及时报警问题链路，亮灯指引，显示该去哪个房间处理。

　　4、以Web方式远程登录系统;

　　总部二楼前台1号点有问题？等会我开电脑看看。

　　根据配线架连接工作区信息点和网络设备的方式，可以分为交叉连接和直连两种类型。

　　直接连接方式

　　这种方式中在链路中只部署一个配线架，通常也叫做“单配”方式。配线架模块正面的RJ45端口通过跳线连接交换机，背部通过水平线路（即双绞线）连接工作区模块。

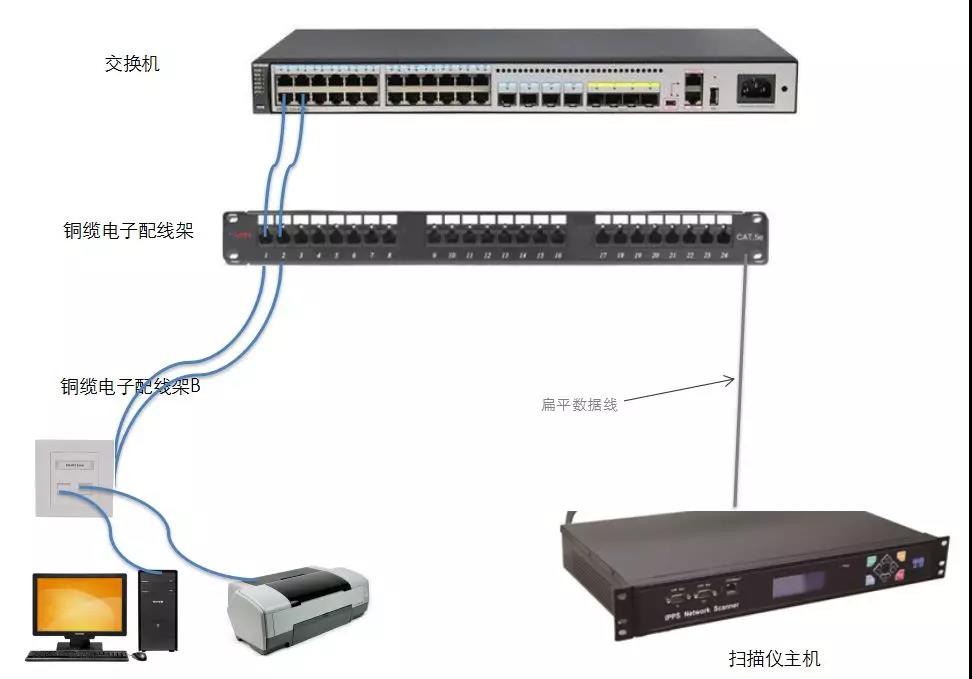

　　(单配线架结构电子配线架系统）

　　这种连接方式的优点是节约成本。需要注意的是，市场上很多采用该方式的电子配线架系统实际上是不能检测到交换机端的连接状态的，交换机这一侧的跳线是否接入或是否接入错误端口，系统不能判别。如果只拔掉交换机端口上的跳线，而配线架端的插头保持不动，这一链路断开了，但系统却检测不到，管理员不能够及时知晓这一情况。同样，如果在交换机端插错或拔错端口，系统也无法检测和提示，这个电配系统也就没有起到预期的预警作用，对管理员日常维护和故障排除的意义也就不大了。实际上在欧美，用户几乎不采用这一方式。

　　交叉连接方式

　　交叉连接方式又称“双配”方式，顾名思义就是在链路中部署了两个配线架。该方式网络交换机的端口会有一根跳线连接到A配架模块的后部，工作区模块也通过水平链路连接到B配架模块的后部，这两段线路是固定不动的，两端端口的连接也是一一对应的，两段线路通过A、B两个配架正面端口来连接，所有的跳接工作只发生在A、B配线架的正面端口。

　　(ENJOYLink欢联双配线架结构电子配线架系统）

　　这种连接方式的建设成本比直连方式稍高。但比较起来，更重要的是交叉连接方式可以实现完整的端到端链路的检测，特别是可以探知交换机端有无连接、有无跳接错误，在管理员排除故障时可以节约大量时间；有效地避免了在网络交换机上的端口插拔错误，减少直接在交换机上的操作网络系统操作，大大地提高系统的可靠性。这种方式是TIA-568D标准中推荐的方式，也是欧美绝大多数项目广泛采用的方式。

　　系统构成

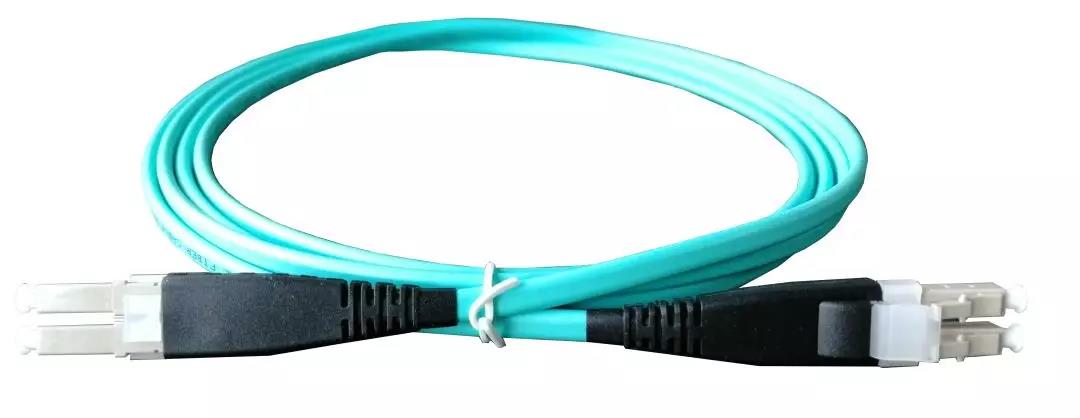

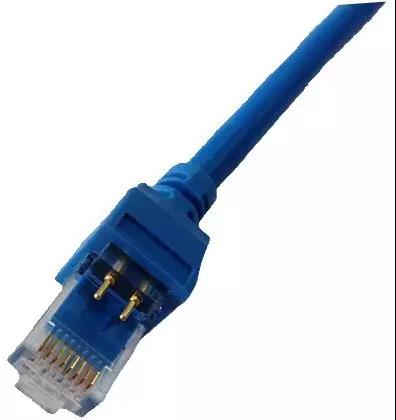

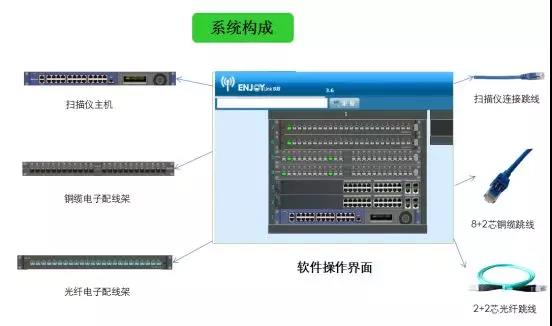

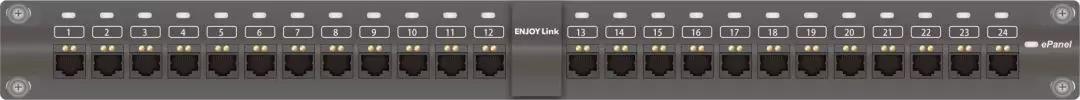

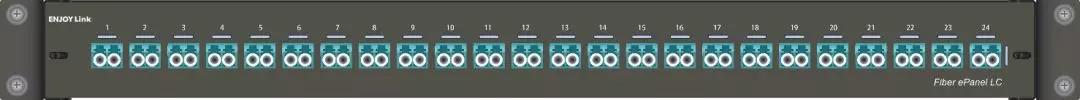

　　介绍完主要的两种连接方式之后再来看看整个电子配线架系统主要由哪些产品构成，以ENJOYLink欢联为例，其电子配线架硬件由扫描仪主机、铜缆电子配线架、8+2芯铜缆跳线、光纤电子配线架、2+2芯光纤跳线以及连接扫描仪主机和智能配线架之间的普通8芯铜缆跳线组成。是的，ENJOYLink欢联不仅放弃了较为普通常见的8+1芯智能跳线改为采用更先进自带LED灯的8+2芯智能跳线，更是把扫描仪与智能配线架之间连接传统的扁平数据线升级替换成用普通的8芯网络跳线就可以实现。
